②根据风机的风量参数我们确定气体处理量为10314m3/h

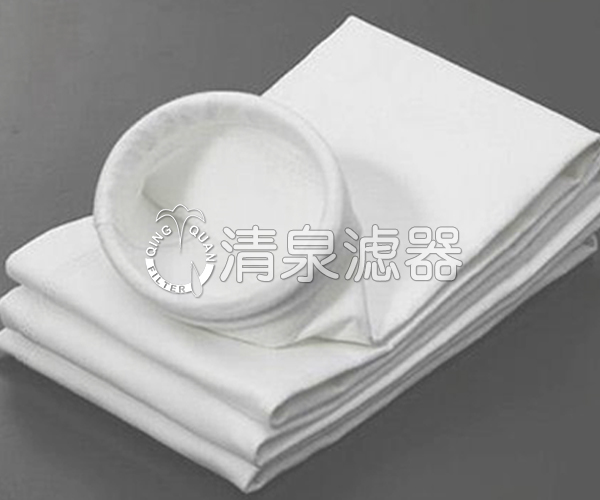

③根据处理气量和过滤风速按下列公式计算收尘器的净过滤面积A=VQ60M3式中:Q-处理气量(m3/h);?VN-净过滤风速(m/min);?AN=Q/60VN=min/min60/3VMQM=min/2min60/103143MM=85.95m2根据已知的参数我们可以计算出过滤面积为86㎡。根据选用规格130×2.1米的滤袋单条
滤袋过滤面积为0.85㎡),A=Πd×L×N,N=1.213.014.386=101,得出需要101条滤袋。保证滤袋间隙适合的的情况下,确定其放置滤袋的花板尺寸为1530×2380mm(能放置101条滤袋),加上空间余量因此确定整个箱体的尺寸为2590×2080×2450(整个箱体分为4个区)。为了保证整个花板框架的机械安全强度,在花板下焊接加强筋,保证其强度及平整度。
